35kV及以上電壓等級的XLPE電力電纜主要是單芯電纜，在運行過程中護套絕緣常受到破壞，出現兩點或多點間，或者接地線失效等原因會導致外護套擊穿或護層保護器燒毀，更嚴重的會導致電纜主絕緣擊穿等安全隱患。通過對高壓電纜金屬護套環流的在線監測，能及時發現電纜金屬護套和接地線存在的缺陷，從而有效地預防電力電纜事故的發生，確保電力電纜的安全穩定運行。

　　系統構成

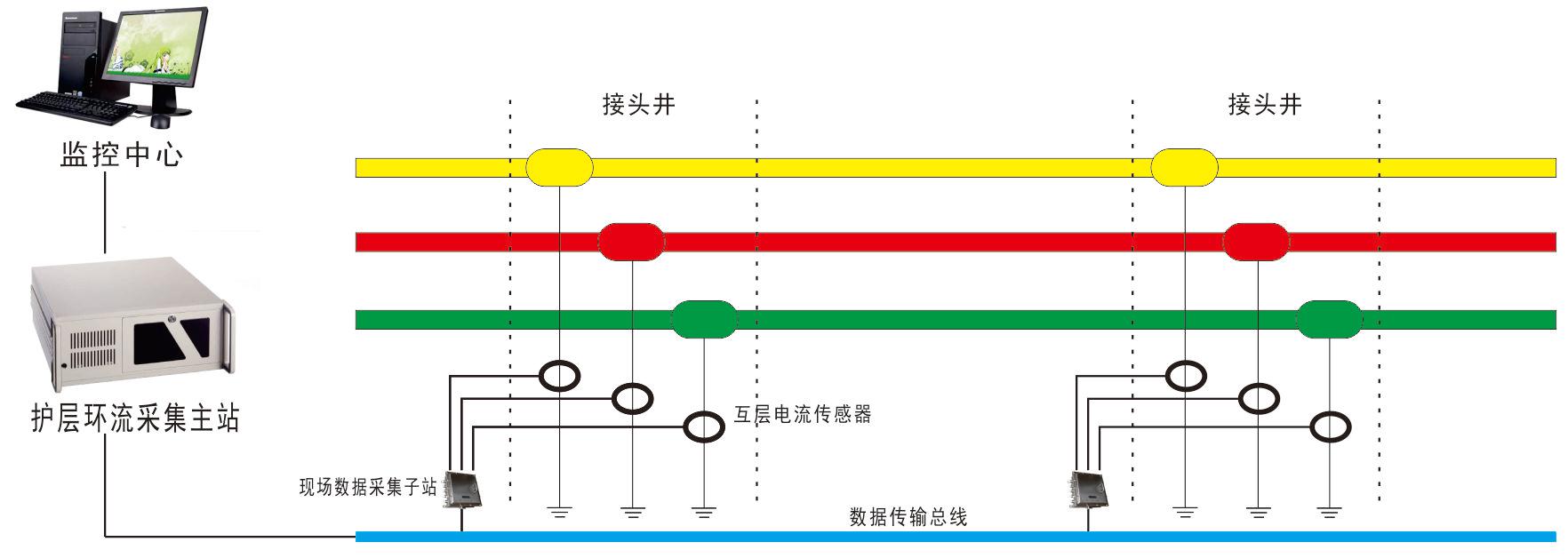

　　高壓電纜環流在線監測系統主要由現場變送器、遠程監測終端和控制中心服務器構成。通過監測電纜運行電流和護層電流來監測電纜的運行狀態，采用現場總線以光纜方式將監測數據發送給控制中心服務器，同時控制中心服務器根據現場情況進行相應的數據分析、管理和故障判斷。



系統功能
　　（1）接地線防盜：接地線被盜后，引發報警，告知被盜的接地線位置；
　　（2）護套絕緣監測；
　　（3）接地電流瞬態超限鎖定報警；
　?。?）接地電流參數超標自動報警或者異常變化自動報警功能；
　　（5）自動診斷鏈路故障。

系統優點
　?。?）操作方便：組態軟件編程，參數的設定和修改方便，控制顯示操作界面更加人性化。
　?。?）開放性好：監測系統軟、硬件均采用國際通用產品，帶有接入通用型附屬設備的接口,具有開放網絡接口，可支持工業以太網、INTERBUS總線、PROFIBUS總線、CAN總線、D-NET總線等國際標準協議。
　?。?）故障率低：平均無故障時間可達十萬小時以上，可靠性高。
　?。?）防護等級高：現場監測儀器、終端等具有防雨、防潮、防摔功能（防護等級滿足IP68等級）。
　?。?）系統具備電纜故障甄別實時判斷和反饋信息的功能，實時性好，響應時間快，抗干擾能力強。
